उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | केबलों के लिए VW-1 फ्लेम टेस्ट क्षैतिज नमूना FT2 बर्निंग टेस्ट UL1581 सिंगल केबल और वायर बर्निंग टेस | ज़रूरत पूरी हों: | एएसटीएम डी 5025-05 |
|---|---|---|---|
| परीक्षण लौ लेता है: | 54s±2s | टीईएम का उदय: | 100°C±2°C से 700°C±3°C |
| आंतरिक मात्रा: | ≥ 4.0m3 | थर्मल सेंसर (इलेक्ट्रोलाइटिक कॉपर ब्लॉक: | 10.0±0.05g और थर्मोकपल |
| न्यूनतम संकल्प: | 0.01S तक | ||
| प्रमुखता देना: | VW-1 ज्वाला परीक्षण केबल मशीन,UL1581 तार जलने का परीक्षक,क्षैतिज FT2 केबल परीक्षण उपकरण |
||
उत्पाद सारांश:
केबल और वायर ज्वाला प्रतिरोधी मशीन UL1581-2001 की आवश्यकताओं को पूरा करती है, जो 1060 (सीधे जलने और FT1 परीक्षण), 1061 (केबल बर्निंग टेस्ट), 1080 (VW-1 बर्निंग टेस्ट), 1090 (बर्निंग टेस्ट की
विद्युत उपकरण औरrsquo; वायर) और 1100 (परीक्षण नमूना क्षैतिज रूप से उन्मुख / FT2 बर्निंग टेस्ट)
उपकरण रचना:
परीक्षण मशीन + नियंत्रण प्रणाली + उच्च सटीकता विस्तारित बर्निंग नियंत्रण प्रणाली + तापमान परीक्षण
प्रणाली + परीक्षण उपकरण और परीक्षण स्थिरता + बर्निंग वायु और प्रवाह नियंत्रण प्रणाली)

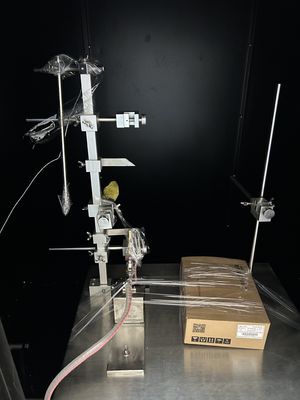

परीक्षण स्थिरता:
| मॉडल | केबल और वायर ज्वाला प्रतिरोधी कक्ष |
| मुख्य फिक्स्चर | परीक्षण स्टैंड और बर्निंग मशाल |
| परीक्षण स्टैंड | स्टेनलेस स्टील S304. वर्टिकल और क्षैतिज स्टैंड |
| बर्निंग मशाल | ASTM D 5025-99 |
| मानक शक्ति | ऊर्ध्वाधर मशाल: 500W |
| क्षैतिज मशाल: 225W | |
| crater व्यास | 0.90±0.03mm |
| क्रेटर लैंप लंबा | 1.60±0.05mm |
| मशाल से वायु प्रवेश द्वार तक की ऊंचाई | 102mm |
| मशाल लैंप कोण |
क्षैतिज 90°, ऊर्ध्वाधर 20° (वर्टिकल एक्सिस पर रहता है ऊर्ध्वाधर विमान और 20 बनाए रखता है डिग्री में ऊर्ध्वाधर दिशा।) |

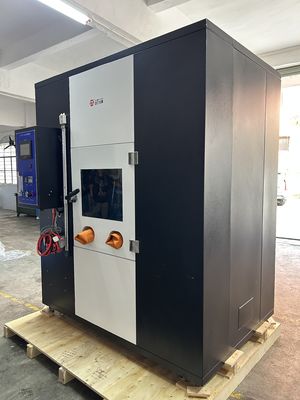

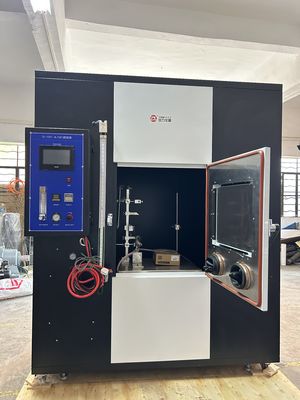

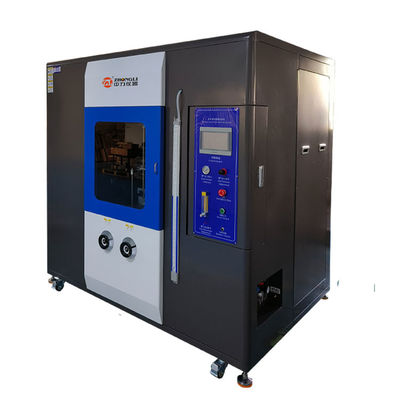

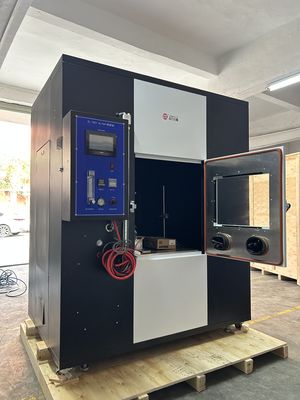

परीक्षण कक्ष:
A,यह कक्ष स्टेनलेस स्टील से बना है, जिसमें अच्छी उपस्थिति और जंग की विशेषताएं हैं संक्षारण।
B,वेंटिलेशन और धुआं-छोड़ने की प्रणाली कक्ष के शीर्ष पर है, इसलिए परीक्षण समाप्त होने के बाद निकास गैस कक्ष से बाहर निकल जाएगी (यह कीमत पर्यावरण जोड़ने की लागत में शामिल नहीं होगीप्रसंस्करण पर्यावरण आवश्यकता के अनुसार सिस्टम।
C,स्टील ग्लास दरवाजा परीक्षण स्थिति का निरीक्षण करने के लिए सुविधाजनक कक्ष के सामने सेट है।
D,ऑपरेट पैनल परीक्षण स्थिति का निरीक्षण करने के लिए सुविधाजनक अवलोकन द्वार के दाईं ओर सेट है।
E,परीक्षण कक्ष विनिर्देश:200X120X200(CM),घन:4.8m3
नियंत्रण प्रणाली:
(1)बुद्धिमान-टच स्क्रीन + PLC नियंत्रण testing समय, परीक्षण आवृत्ति और विस्तारित समय को टच स्क्रीन द्वारा सेट और रिकॉर्ड किया जा सकता है। इसमें उच्च बुद्धिमान, मेनू प्रकार का संचालन, सरल सहज और सटीकता परीक्षण परिणाम की विशेषता है
(2)समय रिले नियंत्रण मॉडल:परीक्षण समय, परीक्षण आवृत्ति और विस्तारित समय को परीक्षण की सटीकता सुनिश्चित करने के लिए पारंपरिक रिले द्वारा नियंत्रित किया जाता है परिणाम। (जलने का समय 0~999.9S, जलना बंद करने का समय: 0~99.9s जलने की आवृत्ति: 1~9999 विस्तारित समय 0~999.9S)
विस्तारित नियंत्रण प्रणाली:
उच्च सटीकता विस्तारित बर्निंग नियंत्रण प्रणाली(फोटोग्राफिक नियंत्रण प्रणाली),स्वचालित रूप से रिकॉर्ड करता है जलना बंद करने का समय, और परीक्षण सहनशीलता को कम करने के लिए मैन्युअल रूप से रिकॉर्ड किए बिना।
तापमान परीक्षण प्रणाली:
(1)थर्मल सेंसर(कॉपर पाइप और थर्मोकपल)--उच्च के साथ धात्विक तांबे का पाइप निर्माण चालकता, 1.75 ग्राम पाइप के लिए 20 मिमी लौ, 10 ग्राम पाइप के लिए 125 मिमी लौ।
(2)K-प्रकार का थर्मोकपल जिसमें 0.5 मिमी व्यास का स्टेनलेस स्टील पाइप कोट के रूप में है।
(3)बुद्धिमान PID तापमान सूची K-प्रकार के थर्मोकपल के साथ मेल खाती है, संकेत 1000℃ से अधिक हो सकता है.
बर्निंग वायु और वायु प्रवाह नियंत्रण प्रणाली:
A,बर्निंग वायु:मीथेन(98% की शुद्धता,आपूर्तिकर्ता प्रमाणन द्वारा प्रमाणित, थर्मल संख्या 998BTU है
(ब्रिटिश थर्मल इकाई)/घन पैर.37.1 प्रति घन मीटर मेगा जूल(प्रदान करें के लिए खुद).
B,बर्निंग नियंत्रण प्रणाली:
(1)मुख्य रूप से शामिल हैं: प्रवाह मीटर,प्रेशर रिड्यूसिंग वाल्व
(2)प्रवाह मीटर:D3195 मानदंड द्वारा संशोधन एक प्रवाह मीटर के साथ जिसकी सटीकता कम से कम 2% है। प्रवाह पैमाना 1000ml/min है।
(3)बर्निंग प्रेशर रिड्यूसिंग वाल्व:1 EA, वायु प्रवाह को 10 पाउंड/घन इंच में बदला जा सकता है।
