तार और केबल आग प्रतिरोध परीक्षण मशीन (अग्नि प्रतिरोध परीक्षण उपकरण):

मानकों का अनुपालन:

ब्रिटिश अग्नि प्रतिरोधी केबल मानक का अनुपालनबीएस 6387-2013"अग्नि स्थितियों में सर्किट अखंडता बनाए रखने के लिए केबलों की प्रदर्शन आवश्यकताओं के लिए विनिर्देश";

इसके साथ हीIEC60331, BS8491

बीएस 8491-2008 "धुआं और गर्मी नियंत्रण प्रणालियों और अन्य विशिष्ट अग्नि सुरक्षा प्रणालियों के घटकों के रूप में उपयोग किए जाने वाले बड़े व्यास के बिजली केबलों की अग्नि अखंडता के मूल्यांकन के लिए विधियां" का अनुपालन।

GB/T19216.11-2003/IEC60331-11:1999 "आग की स्थिति में केबलों और ऑप्टिकल केबलों के लिए लाइन अखंडता परीक्षण भाग 11: परीक्षण उपकरण - एक एकल आग की आपूर्ति जिसमें लौ का तापमान कम से कम 750°C है" डिजाइन;

पूरी तरह से GB/T19216.21-2003/IEC60331-21.1999 के अनुरूप "अग्नि स्थितियों में केबलों और ऑप्टिकल केबलों के लिए लाइन अखंडता परीक्षण भाग 21: परीक्षण प्रक्रियाएं और आवश्यकताएं - नामित वोल्टेज 0.6/1.0 केवी और नीचे के केबल";

GB/T19216.23-2003/IEC60331-23:1999 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए लाइन अखंडता परीक्षण भाग 23: परीक्षण प्रक्रियाएं और आवश्यकताएं - डेटा केबल";

GB/T19216.25-2003/IEC60331-25:1999 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए लाइन अखंडता परीक्षण भाग 25: परीक्षण प्रक्रियाएं और आवश्यकताएं - ऑप्टिकल केबल" परीक्षण मानक;

GB/T 19666-2019 "ज्वाला retardant और आग प्रतिरोधी तारों और केबलों के लिए सामान्य नियम" मानक के अनुरूप है;

मुख्य मापदंड (आग प्रतिरोध विशेषताएं):

परीक्षण स्टेशन:एक स्टेशन, प्रत्येक बार एक नमूना परीक्षण किया जाता है।

परीक्षण उत्पाद का आकारःलंबाई> 1200 मिमी.

नमूना ब्रैकेट L इस मशीन में कुल 3 तार समर्थन अंगूठियां हैं। परीक्षण के दौरान, नमूना तार समर्थन अंगूठी पर रखा जाता है और दो परीक्षण जुड़नार के साथ क्लैंप किया जाता है।यह परीक्षण के लिए उपयुक्त है कि क्या केबल या ऑप्टिकल केबल लाइन अखंडता बनाए रखता है जब लौ 750 °C से कम नहीं है.

ब्लोटॉर्च:कंपनी का स्वयं निर्मित वेंचुरी एयर प्रोपेन मिश्रित ब्लोटॉर्च 500 मिमी लंबा है।

लौ का तापमानः450°-950° समायोज्य।

दहन गैस:98% शुद्धता के साथ प्रोपेन (ग्राहक द्वारा तैयार) ।

दहन-समर्थन गैस:संपीड़ित हवा (वायु का दबाव 10 एमबी से अधिक तक पहुंचना चाहिए) ग्राहक द्वारा प्रदान की जाती है।

तापमान सेंसर प्रणालीःआयातित स्टेनलेस स्टील के-प्रकार के थर्मोकपल (सामग्री का तापमान प्रतिरोध 1100° से अधिक है) ।

वायु प्रवाह:20-200 लीटर/मिनट

प्रोपेन प्रवाहः2.5-25L/मिनट

इग्निशन डिवाइसःस्वतः इग्निशन।

यह मशीन एक शक्तिशाली निकास प्रणाली से सुसज्जित है। परीक्षण पूरा होने पर, शक्तिशाली निकास पंखे कम समय में बॉक्स से निकास गैस को निकास कर सकते हैं।

चेसिस एक दो-परत विभाजन संरचना को अपनाता है, जिसमें मध्य में उच्च तापमान अछूता कपास भरा हुआ है, जो परीक्षण के दौरान बाहरी दीवार के तापमान को प्रभावी रूप से कम करता है <45°

विद्युत आपूर्ति की आवश्यकताएंःAC380 (± 10%) V/50HZ.

अनुमेय वोल्टेज उतार-चढ़ाव सीमाः 380V±10%.

अनुमेय आवृत्ति उतार-चढ़ाव सीमाः 50 हर्ट्ज ± 1%.

मशीन ऑपरेटिंग पावरः1 किलोवाट।

निकास प्रणाली चेसिस के शीर्ष पर स्थित है, जो निकास गैस को प्रभावी और जल्दी से निर्वहन कर सकती है।परीक्षण के दौरान बॉक्स में ऑक्सीजन सामग्री सुनिश्चित करने के लिए नीचे कई हवा इनलेट हैं, जिससे परीक्षण के परिणाम अधिक सटीक होते हैं।

एक दरवाजा सामने पर स्थापित किया जाता है, और एक टेम्पर्ड ग्लास खिड़की दरवाजे पर प्रदान की जाती है, ताकि परीक्षण की स्थिति किसी भी समय देखा जा सके। परीक्षण के दौरान,दरवाजे को बंद किया गया है ताकि दहन से उत्पन्न हानिकारक पदार्थों से आंतरिक हवा को प्रदूषित न किया जा सके।.

तापमान माप प्रणालीः दो के प्रकार के थर्मोकपल ब्लोटॉर्च के ऊपर 70 मिमी की बाईं और दाईं ओर स्थापित हैं, और दो थर्मोकपल सिर 250 मिमी दूर हैं।

घटक, सामग्री और कार्य:

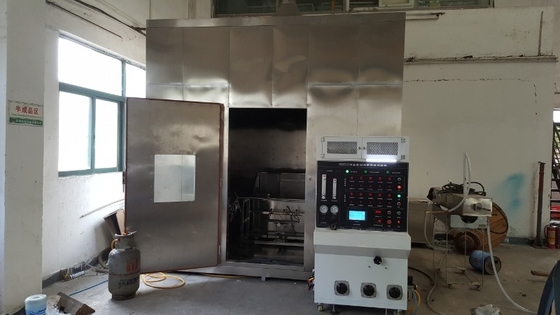

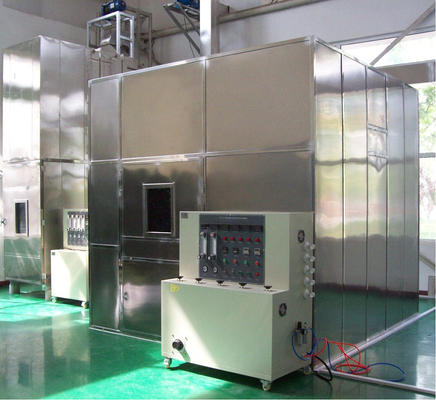

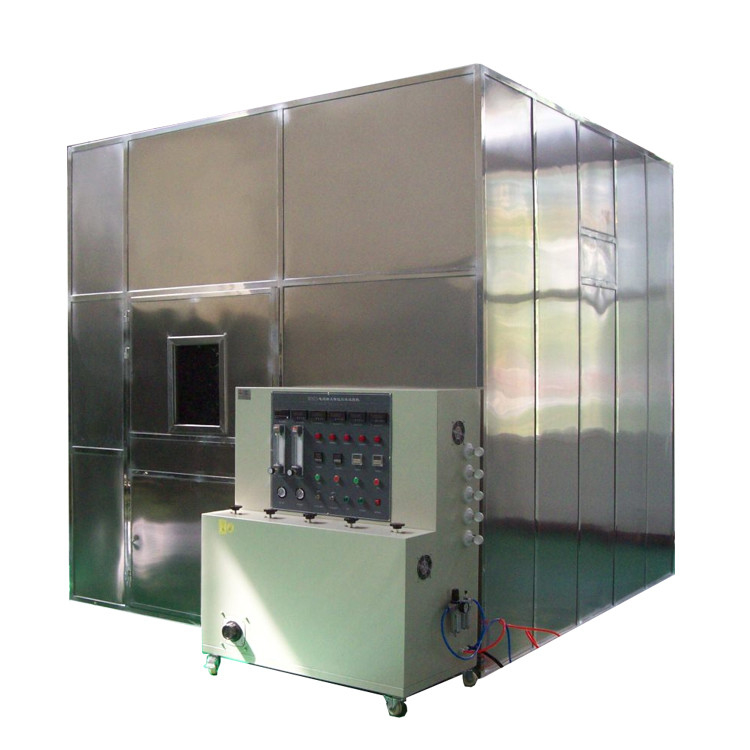

दहन कक्ष: आंतरिक आयामः 3M × 3M × 3M, कुल मिलाकर 27 घन मीटर। (ग्राहक स्वयं तैयार कर सकते हैं या हम एक स्टेनलेस स्टील बॉक्स बना सकते हैं)

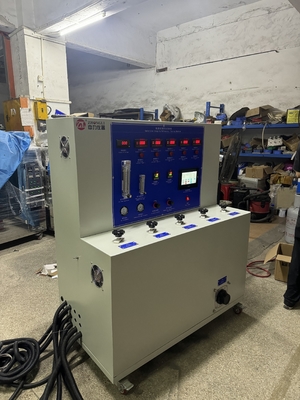

नियंत्रण बॉक्स:नियंत्रण बॉक्स स्टेनलेस स्टील प्लेट से बना है, जिसे सीएनसी मशीन टूल्स द्वारा संसाधित किया गया है, और इसमें एक सुंदर आर्क आकार है।

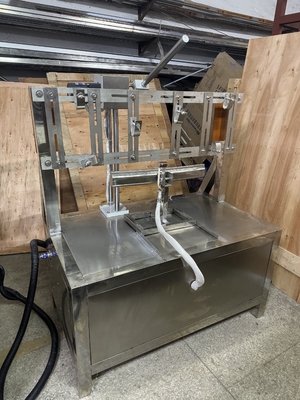

दहन यंत्र:यह उपकरण 30*30 एल्यूमीनियम प्रोफाइल से बना है, जो हल्का, सुंदर, स्थानांतरित करने और साफ करने में आसान है।

नियंत्रण प्रणाली:

रिले नियंत्रण प्रणाली को अपनाया जाता है, और सभी इलेक्ट्रॉनिक घटक घरेलू अग्रणी ब्रांड हैं, जो मशीन के प्रदर्शन और पता लगाने की सटीकता की बेहतर गारंटी दे सकते हैं।

निरंतर पता लगाने वाली डिवाइसः परीक्षण के दौरान, केबल के सभी कोरों के माध्यम से वर्तमान पारित किया जाता है,और तीन एकल-चरण ट्रांसफार्मर में परीक्षण वोल्टेज के तहत 3A की अधिकतम अनुमेय रिसाव धारा को बनाए रखने के लिए पर्याप्त क्षमता हैकेबल के दूसरे छोर पर प्रत्येक कोर तार से एक दीपक जुड़ा होता है, और केबल के नामित वोल्टेज पर लगभग 0.25A का करंट लोड किया जाता है।जब परीक्षण के दौरान नमूना शॉर्ट सर्किट/ब्रेक हो जाता है, एक संकेत आउटपुट है।

उपकरण में निम्नलिखित सुरक्षा सुरक्षा उपकरण होते हैंः पावर ओवरलोड, शॉर्ट सर्किट सुरक्षा, कंट्रोल सर्किट ओवरलोड सुरक्षा।

पर्यावरणीय परिस्थितियाँ:

जमीन सपाट है, अच्छी तरह से हवादार है और इसमें ज्वलनशील, विस्फोटक, संक्षारक गैसें और धूल नहीं होती है।

पास में कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है।

उपकरण के चारों ओर उचित रखरखाव स्थान हो।

तापमानः5°C-30°C

हवा का दबाव:86 ‰ 106 केपीए.

उपयोगकर्ता की स्थापना साइट हवा और बिजली स्विच के विन्यास के लिए आवश्यक है

उपकरण के लिए इसी क्षमता, और यह स्विच स्वतंत्र और इस उपकरण के लिए समर्पित होना चाहिए।

जब उपकरण काम नहीं कर रहा है, परिवेश का तापमान +0~45°C के भीतर रखा जाना चाहिए और कंपन दहन उपकरण को दहन बॉक्स के बाहर रखा जाना चाहिए
