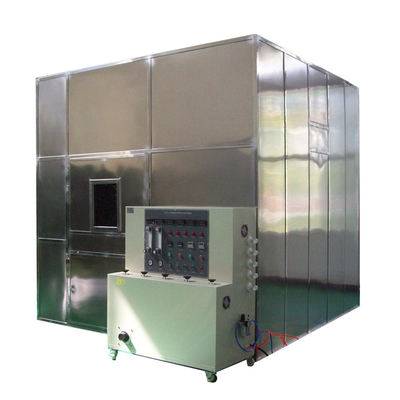

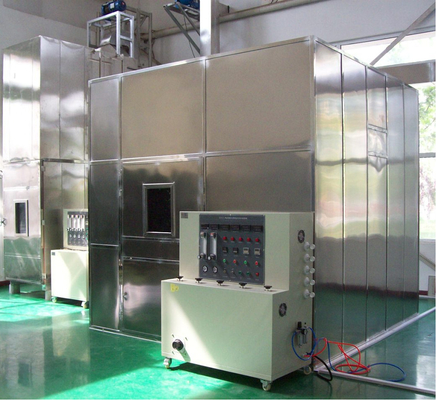

आईईसी 60331 बीएस 6387 बीएस 8491 वायर केबल सर्किट अखंडता परीक्षक मल्टी कोर केबल परीक्षण के लिए अग्नि प्रतिरोध बर्न परीक्षण उपकरण

IEC 60331 BS 6387 BS 8491 मल्टी-कोर केबल परीक्षण के लिए वायर केबल सर्किट अखंडता परीक्षक

तकनीकी मापदंडः

1अग्नि प्रतिरोध परीक्षण:(अग्नि प्रतिरोध परीक्षण बेंच में निम्नलिखित भाग शामिल हैं)

1.1 केबल समर्थन प्रणाली

1.2 निरंतर पता लगाने वाला यंत्र

1.3 ताप स्रोत

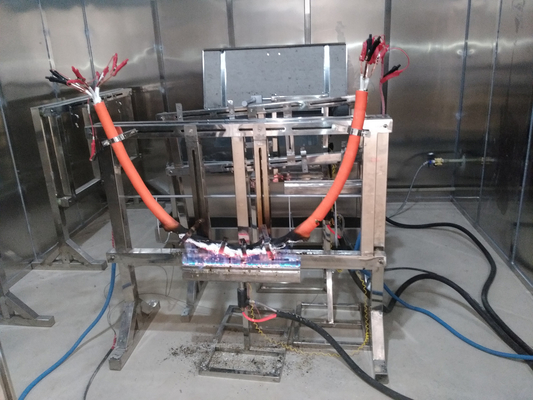

केबल समर्थन प्रणालीः केबल केबल शीट के दोनों छोरों पर क्षैतिज रूप से एक क्लैंप द्वारा क्लैंप किया जाता है। केबल का मध्य भाग दो धातु के छल्ले (300 मिमी दूर) द्वारा तय किया जाता है,और धातु के छल्ले उपकरण के अन्य धातु भागों के लिए जमीन कर रहे हैं. 10 मिमी से कम व्यास के गैर बख्तरबंद केबलों के लिए, या कुछ अन्य केबलों के लिए जो परीक्षण के दौरान काफी विस्थापित होते हैं, 3 धातु के छल्ले होते हैं,प्रत्येक मूल धातु के छल्ले से लगभग 150 मिमी तय.

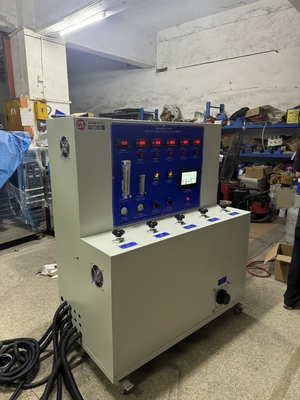

निरंतर पता लगाने वाली डिवाइसः परीक्षण के दौरान, केबल के सभी कोरों के माध्यम से वर्तमान पारित किया जाता है,एक तीन-चरण स्टार-कनेक्टेड ट्रांसफार्मर या तीन एकल-चरण ट्रांसफार्मर (या एक एकल-चरण ट्रांसफार्मर यदि परीक्षण एक एकल-कोर केबल है), और यह परीक्षण वोल्टेज के तहत 3A की अधिकतम अनुमेय रिसाव वर्तमान बनाए रखने के लिए पर्याप्त क्षमता है। केबल के दूसरे छोर पर,प्रत्येक कोर एक दीपक और 0 के करीब एक धारा से जुड़ा हुआ है.25A केबल के नामित वोल्टेज पर लोड किया जाता है।

1.3.1 गर्मी एक 610 मिमी लंबी ट्यूब गैस बर्नर हैमजबूर मीथेन और घनी लौ के साथ।

1.3.2 तापमान माप:एक 2 मिमी व्यास बख्तरबंद थर्मामीटर हवा इनलेट के पास रखा जाता है, बर्नर के समानांतर 75 मिमी ऊपर

1.3.3 परीक्षण लौ तापमान और समयः(देखेंBS6387

दहन स्तर)

650°C±40°C -3 घंटे

B 750°C± 40°C -3 घंटे

C 950°C± 40°C -3 घंटे

S 950°C± 40°C -20 मिनट

1.3.4 नमूना:नमूना तैयार उत्पाद का एक खंड है, जो 1200 मिमी से कम नहीं है, जिसमें दोनों छोरों पर 100 मिमी का आवरण और ढक्कन हटा दिया गया है।केबल के दोनों छोरों पर तारों विद्युत कनेक्शन के अनुसार जुड़ा होना चाहिए.

2जल और अग्नि प्रतिरोध परीक्षणः निम्नलिखित भागों सहित

2.1 केबल समर्थन प्रणाली

2.2 निरंतर पता लगाने वाला यंत्र

2.3 ताप स्रोत

केबल समर्थन प्रणालीः केबल को दो 25 मिमी चौड़ी स्टील प्लेटों से बने धातु के ब्रैकेट से जोड़ा जाता है और ब्रैकेट को 200 मिमी के अंतर के साथ धातु क्लिप से तय किया जाता है।केबल ब्रैकेट से जुड़ा हुआ है और सभी धातु फ्रेम जमीन कर रहे हैं.

निरंतर पता लगाने की डिवाइसः परीक्षण के दौरान, वर्तमान केबल के सभी कोर, तीन एकल-चरण ट्रांसफार्मर,और परीक्षण वोल्टेज के तहत अधिकतम अनुमेय रिसाव वर्तमान 3A बनाए रखने के लिए पर्याप्त क्षमता हैकेबल के दूसरे छोर पर, प्रत्येक कोर तार को एक दीपक से जोड़ा जाता है और केबल के नामित वोल्टेज पर 0.25A के करीब का वर्तमान लोड किया जाता है।

2.3.1 गर्मी:एक स्ट्रिप बर्नर 400 मिमी लंबा होता है और 400 मिमी के केबल के नमूने को जला सकता है। बर्नर असेंबली को 650 °C ± 40 °C के तापमान के साथ एक उज्ज्वल लौ प्रदान करने के लिए समायोजित किया जा सकता है।

2.3.2 तापमान माप:एक 2 मिमी व्यास बख्तरबंद थर्मामीटर केबल की निचली सतह पर रखा जाता है

2.3.3 परीक्षण लौ का तापमानः650°C± 40°C

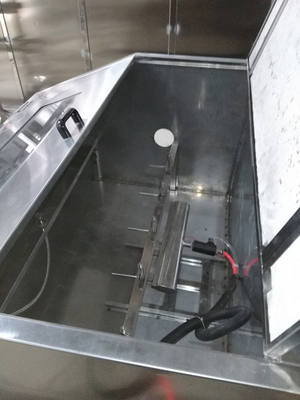

2.3.4 जल छिड़कावःबर्नर के मध्य में परीक्षण ब्रैकेट पर एक नोजल स्थापित किया जाता है। पानी का दबाव 250KPa से 350KPa, और 0.25 लीटर प्रति वर्ग मीटर से 0.30 लीटर प्रति वर्ग मीटर पानी नमूना के पास छिड़का जाता हैइस दर को एक संग्रह ट्रे के साथ मापने की आवश्यकता है, जिसकी गहराई पर्याप्त है ताकि इसकी लंबी धुरी केबल की धुरी के समानांतर हो और केंद्र में रखी जाए।यह ट्रे लगभग 100 मिमी चौड़ी और 400 मिमी लंबी है (उपकरण नीचे चित्र में दिखाया गया है).
