उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

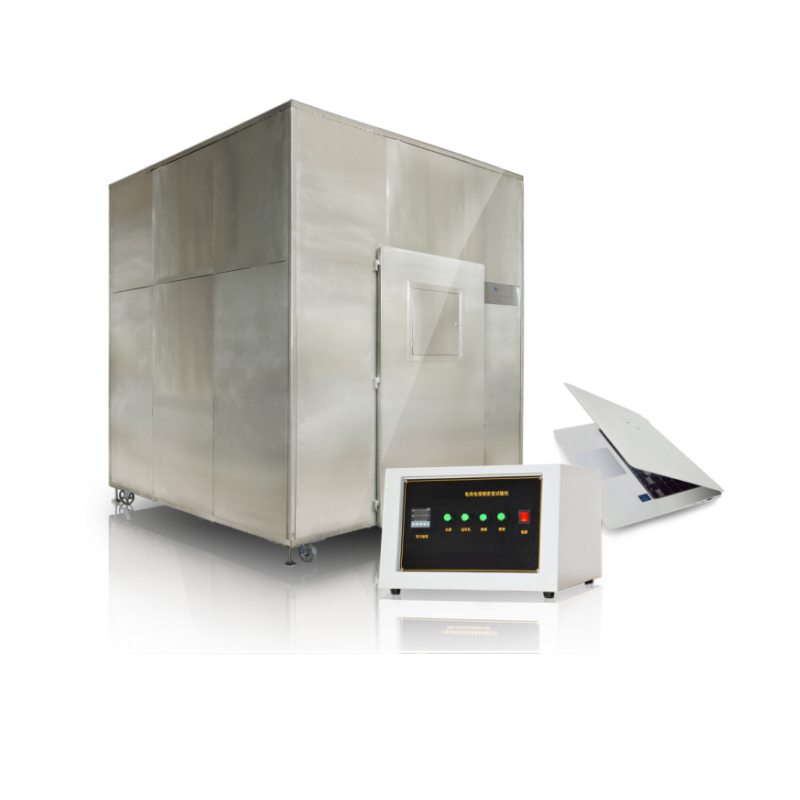

| नाम: | ASTM E622 IEC61034 तार और केबल धुएं के घनत्व परीक्षण मशीन | ब्रांड: | ZL |
|---|---|---|---|
| मॉडल: | जेडएल -1049 | आंतरिक आयाम: | L3000*W3000*H3000 (मिमी) |
| material: | SUS304 stainless steel | प्रकाश स्रोत: | क्वार्ट्ज हैलोजेन लैम |
| Measurable transmittance range: | (0～100)% | The fire source: | 1.0L |
ASTM E622 IEC61034 वायर और केबल स्मोक डेंसिटी टेस्टिंग मशीन
1. अनुप्रयोग का क्षेत्र:
इसका उपयोग विशिष्ट परिस्थितियों में केबल और ऑप्टिकल केबलों को जलाने पर निकलने वाले धुएं की सांद्रता को निर्धारित करने के लिए किया जाता है।
2. मानक को पूरा करें:
GB/T17651.1～2-1998 और IEC61034-1:1997, IEC61034-2:1997 "विशिष्ट परिस्थितियों में जलने वाले केबलों और ऑप्टिकल केबलों के धुएं के घनत्व का निर्धारण" का अनुपालन करें।
3. मुख्य विशेषताएं:
3.1 यह परीक्षण मशीन GB/T17651.1~2-1998 मानक के भाग 1 (परीक्षण उपकरण) और भाग 2 (परीक्षण प्रक्रियाएं और आवश्यकताएं) के अनुसार डिज़ाइन की गई है, विशिष्ट परिस्थितियों में जलने वाले केबल या ऑप्टिकल केबल का धुएं का घनत्व प्रकाश। माप प्रणाली में एक प्रकाश स्रोत, एक सिलिकॉन फोटोसेल रिसीवर और एक कंप्यूटर सिस्टम शामिल है। प्रकाश स्रोत द्वारा उत्पन्न प्रकाश 3m×3m×3m के धुएं के घनत्व प्रयोगशाला से होकर गुजरता है, और प्रकाश स्रोत के विपरीत दीवार पर 1.5m±0.1m के व्यास के साथ एक समान बीम बनाता है। बीम के केंद्र में स्थापित फोटोसेल प्रकाश स्रोत से बीम की तीव्रता का पता लगाता है। जब जलते हुए केबल या ऑप्टिकल केबलों के कारण दहन कक्ष में बड़ी मात्रा में धुआं उत्पन्न होता है, तो धुआं फोटोइलेक्ट्रिसिटी का एक हिस्सा अवशोषित करता है, और सिलिकॉन फोटोवोल्टिक सेल तक पहुंचने वाले बीम की तीव्रता कमजोर हो जाती है। रैखिक प्रतिक्रिया की पारगम्यता यह है।
3.2 इस उपकरण में यांत्रिकी, प्रकाशिकी और इलेक्ट्रॉनिक्स में पेशेवर ज्ञान शामिल है। यह उचित संरचना, स्थिर प्रदर्शन और आसान संचालन के फायदों के साथ एक मेक्ट्रोनिक्स उत्पाद है। इसमें एक विंडोज XP ऑपरेशन इंटरफेस, लैबव्यू शैली और एक संपूर्ण सुरक्षा तंत्र है। परीक्षण के दौरान, माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और सही वक्र गतिशील रूप से खींचा जाता है। डेटा को स्थायी रूप से सहेजा, वापस बुलाया और मुद्रित किया जा सकता है, और रिपोर्ट को सीधे मुद्रित किया जा सकता है।

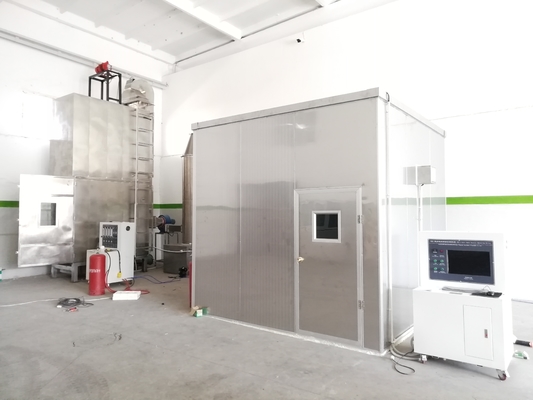

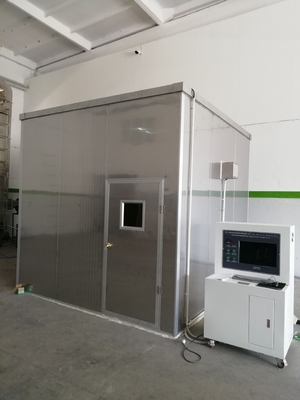

4.दहन कक्ष:
4.1 पूरे घन दहन कक्ष बनाने के लिए 1.5 मिमी की मोटाई के साथ SUS304 स्टेनलेस स्टील का उपयोग करें।
4.2 आंतरिक आयाम: L3000*W3000*H3000(मिमी)
4.3 संरचना: सामने की तरफ एक कांच की अवलोकन खिड़की है, और दोनों तरफ विपरीत दीवार पर एक पारदर्शी सीलिंग खिड़की है, आकार है: 100 मिमी x 100 मिमी, क्षैतिज फोटोमेट्रिक डिवाइस के प्रकाश बीम को गुजरने दें, और जमीन से सीलिंग खिड़की के केंद्र की ऊंचाई 2150 मिमी है। नीचे कई वेंटिलेशन छेद हैं, वेंटिलेशन छेद 100x500mm (50 वर्ग सेंटीमीटर) हैं
4.4 शीर्ष एक निकास पंखे से सुसज्जित है।
5. ऑप्टिकल माप प्रणाली:
5.1 प्रकाश स्रोत: आयातित क्वार्ट्ज हैलोजन लैंप, नाममात्र शक्ति: 100W; नाममात्र वोल्टेज: 12V सटीकता: ±0.01V; नाममात्र चमकदार प्रवाह: 2000～3000Lm, नाममात्र रंग तापमान: 2800K～3200K, GB/T17651.1 5.2 की आवश्यकताओं को पूरा करें, 15 अतिरिक्त प्रकाश स्रोत प्रदान करें।
5.2 रिसीवर: यह एक सिलिकॉन फोटोवोल्टिक सेल है, सिग्नल को बोर्ड कार्ड द्वारा बढ़ाया जाता है, और I/O बोर्ड कार्ड के माध्यम से कंप्यूटर में इनपुट किया जाता है, जो GB/T17651.1 की आवश्यकताओं को पूरा करता है, और वर्णक्रमीय प्रतिक्रिया इंटरनेशनल कमिश्नर ऑफ इल्यूमिनेशन (CIE) के प्रकाश मीटर से मेल खाती है।
5.3 स्थापना: 150 की लंबाई के साथ एक पाइप के एक सिरे पर स्थापित करें, और दूसरा सिरा धूल-प्रूफ खिड़की है। पाइप की आंतरिक दीवार चमकदार काली और एंटी-रिफ्लेक्शन है।
5.3 0% की प्रकाश संप्रेषण का अर्थ है कि कोई प्रकाश नहीं गुजरता है, और 100% की प्रकाश संप्रेषण पूरी तरह से निर्बाध है।
5.4 मापने योग्य संप्रेषण सीमा (0～100)%;
6. मानक आग स्रोत:
6.1 आग स्रोत 1.0L अल्कोहल विन्यास है: 90% इथेनॉल, 4% मेथनॉल, 6% पानी
6.2 अल्कोहल प्लेट (जलती हुई नाव): स्टेनलेस स्टील की मोटाई 1.0 मिमी, निचली सतह: 210x110 मिमी, ऊपरी सतह: 240x140 मिमी, ऊंचाई 80 मिमी;
6.3 स्थापना स्थिति: अल्कोहल ट्रे और जमीन के बीच की दूरी 100 मिमी है, ताकि हवा प्रसारित हो सके।
7.धुएं का मिश्रण:
दहन कक्ष में धुएं को समान रूप से वितरित करने के लिए एक टेबल फैन का उपयोग करें। पंखे की शाफ्ट की ऊंचाई जमीन से 250 मिमी है, दीवार 500 मिमी है, और हवा की मात्रा प्रति मिनट 7 घन मीटर है। परीक्षण के दौरान एक पंखे द्वारा हवा को क्षैतिज रूप से उड़ाया जाता है।
8.खाली परीक्षण:
उद्देश्य दहन कक्ष में तापमान को निर्दिष्ट तापमान तक पहुंचने के लिए समायोजित करना है, और दहन कक्ष का तापमान बनाने के लिए अल्कोहल लैंप जलाना है: 25±5℃।
9. तापमान मापने वाला उपकरण:
जमीन से 1.5M की ऊंचाई पर और दीवार से 0.5M की दूरी पर दरवाजे की आंतरिक सतह पर एक तापमान सेंसर स्थापित किया गया है। प्रयोगशाला के तापमान की निगरानी करें।
10. GB/T17651.1-1999 के अनुभाग 10 में अनुमोदित दहन परीक्षण का अनुपालन करें।
11. नियंत्रण भाग:
11.1 उच्च-सटीक बोर्डों का उपयोग किया जाता है, और सिस्टम के उच्च-गुणवत्ता, उच्च-गति संचालन और उन्नत प्रकृति को सुनिश्चित करने के लिए सभी उच्च-गुणवत्ता वाले घटकों का उपयोग किया जाता है। आयातित उच्च-सटीक बोर्ड + PID स्वचालित नियंत्रण विधि का परीक्षण प्रक्रिया सबसे उन्नत, सबसे सुरक्षित, सबसे विश्वसनीय और सबसे सुविधाजनक नियंत्रण विधि है। स्वचालित पहचान नियंत्रण का एहसास करें, स्वचालित रूप से पहचान कार्य को पूरा करें, अनुकूल और अनुकूल प्रदर्शन इंटरफ़ेस, पहचान कार्य को तेज़ और अधिक सटीक बनाएं। होस्ट कंप्यूटर को कॉन्फ़िगरेशन सॉफ़्टवेयर के साथ डिज़ाइन किया गया है, जो स्वचालित रूप से तापमान नियंत्रण वक्र और रिपोर्ट आउटपुट उत्पन्न कर सकता है। डेटा अधिग्रहण और प्रिंट परीक्षण परिणाम।
11.2 में उचित संरचना, स्थिर प्रदर्शन, आसान संचालन आदि के फायदे हैं। यह विंडोज XP ऑपरेशन इंटरफेस, लैबव्यू शैली और संपूर्ण सुरक्षा तंत्र को अपनाता है। परीक्षण के दौरान, माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और सही वक्र गतिशील रूप से खींचा जाता है, और डेटा को स्थायी रूप से सहेजा, वापस बुलाया और मुद्रित किया जा सकता है।
11.3 कंप्यूटर: एक समर्पित औद्योगिक नोटबुक
11.4 सॉफ्टवेयर का एक सेट, जीवन भर के लिए मुफ्त अपग्रेड।
12. उपयोग की पर्यावरणीय स्थितियाँ:
| 12.1 जमीन समतल और अच्छी तरह हवादार है, ज्वलनशील, विस्फोटक, संक्षारक गैस और धूल से मुक्त है। |
| 12.2 पास में कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं हैं। |
| 12.3 उपकरण के चारों ओर उचित रखरखाव स्थान आरक्षित है। |
| 12.4 तापमान: 5℃～30℃। |
| 12.5 वायु दाब: 86～106kpa। |
| 12.6 AC220V/50HZ। |
| 12.7 अनुमेय वोल्टेज उतार-चढ़ाव सीमा: 220V±10%。 |
| 12.8 अनुमेय आवृत्ति उतार-चढ़ाव सीमा: 50Hz±1%。 |
| 12.9 उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता का एक वायु और बिजली स्विच कॉन्फ़िगर करने की आवश्यकता होती है, और यह स्विच उपकरण के उपयोग के लिए स्वतंत्र और समर्पित होना चाहिए। |
| 12.10 जब उपकरण काम नहीं कर रहा हो, तो पर्यावरण का तापमान +0～45℃ के भीतर रखा जाना चाहिए। |
| 12.11 पूरे दहन कक्ष को ग्राउंड किया जाना चाहिए। |
