IEC 60332 गुच्छे तार और केबल दहन परीक्षण कक्ष

आईईसी 60332 बंक्ड वायर और केबल दहन परीक्षण कक्ष

1- आवेदन का दायरा:

1.1 यह विशिष्ट परिस्थितियों में लौ के ऊर्ध्वाधर प्रसार को रोकने के लिए ऊर्ध्वाधर स्थापित बंडल तारों और केबलों या ऑप्टिकल केबलों की क्षमता का आकलन और मूल्यांकन करने के लिए उपयुक्त है।

2मानक को पूरा करें:

2.1 GB/T18380.31-2008, IEC60332-3-10-2000 "केबल्स और ऑप्टिकल केबल्स के अग्नि परीक्षण भाग 31: लंबवत रूप से स्थापित बंक्ड वायर और केबल आग के ऊर्ध्वाधर प्रसार परीक्षण रिपोर्ट परीक्षण उपकरण" के अनुरूप;

2.2 GB/T18380.32-2008/IEC60332-3-21:2000 के अनुरूप "ज्वाला की स्थिति में केबल और ऑप्टिकल केबल - भाग 32:ऊर्ध्वाधर रूप से स्थापित बंडल तारों और केबलों की ऊर्ध्वाधर लौ फैलने का परीक्षण श्रेणी ए एफ/आर";

2.3 GB/T18380.33-2008/IEC60332-3-22:2000 "केबल और ऑप्टिकल केबलों की अग्नि परीक्षण भाग 33: ऊर्ध्वाधर स्थापित बंक्ड तार और केबलों की लौ की ऊर्ध्वाधर फैलाव परीक्षण श्रेणी A" के अनुरूप;

2.4 GB/T18380.35-2008/IEC60332-3-24:2000 "केबल्स और ऑप्टिकल केबल्स की अग्नि परीक्षण भाग 35: लंबवत रूप से स्थापित बंक्ड तार और केबल की लौ की लंबवत फैलाव परीक्षण श्रेणी C" के अनुरूप है;

2.5 GB/T18380.36-2008/IEC60332-3-25: 2000 "केबल्स और ऑप्टिकल केबल्स की अग्नि परीक्षण भाग 36: लंबवत रूप से स्थापित बंक्ड वायर और केबल फ्लेम स्प्रेड टेस्ट क्लास डी" के अनुरूप;

3मुख्य मापदंड:

3.1 साधन की संरचना:

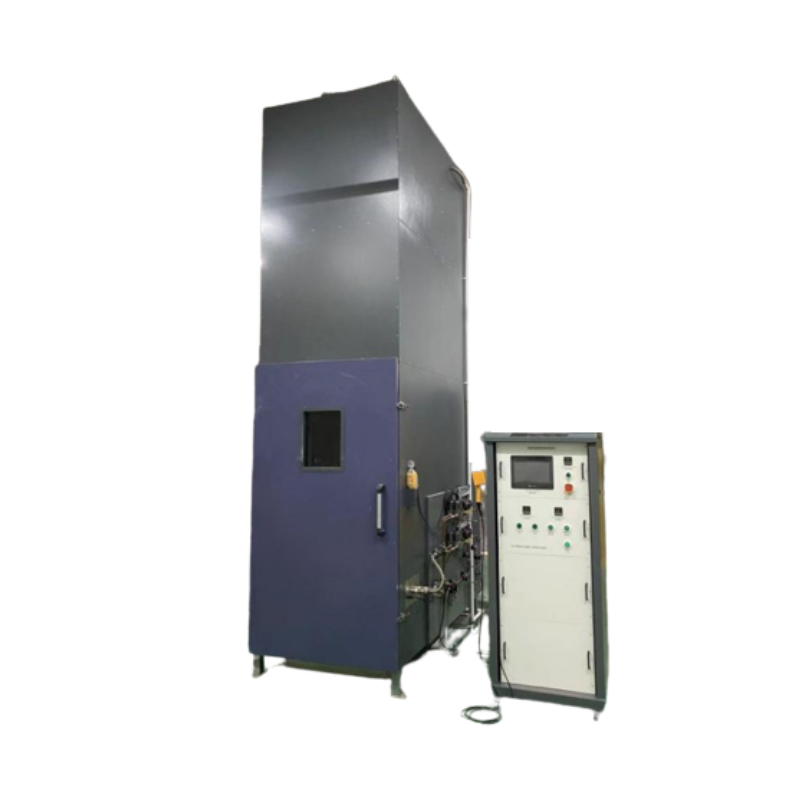

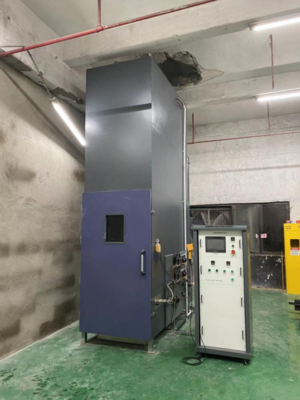

मशीन को तीन भागों में विभाजित किया गया हैः दहन बॉक्स, विद्युत नियंत्रण बॉक्स, स्प्रे शुद्धिकरण बॉक्स।

3.1.1 दहन बक्से का निकास बंदरगाह चेसिस के शीर्ष पर स्थित है, जो एक समान गति से निकास गैस को प्रभावी ढंग से निर्वहन कर सकता है,और परीक्षण के दौरान बॉक्स में ऑक्सीजन की मात्रा सुनिश्चित करने के लिए नीचे कई हवा प्रवेश छेद हैं.

3.1.2 दहन बक्से के ऊपर एक जल छिड़काव उपकरण है. जब नमूना एक निर्दिष्ट समय (1 घंटे) तक जलता है, तो लौ को बलपूर्वक बुझाने के लिए बिजली चालू की जा सकती है.

3.1.3 दहन बॉक्स के सामने एक दरवाजा लगाया गया है और दरवाजे पर एक उच्च तापमान प्रतिरोधी टेम्पर्ड ग्लास खिड़की है, जो किसी भी समय इनडोर परीक्षण स्थिति का निरीक्षण कर सकती है।

3.2 परीक्षण कक्षः

चौड़ाई (1000±100) मिमी, गहराई (2000±100) मिमी और ऊंचाई (4000±100) मिमी के साथ स्व-सहायक बॉक्स।परीक्षण बॉक्स के सामने और पीछे और दोनों तरफ थर्मल इन्सुलेटिंग खनिज ऊन के साथ "मुलिट थर्मल इन्सुलेटिंग फाइबर" (घरेलू सामग्री और सीमित भरने की tightness) से भरे जाते हैं।, 0.7W.m-2.K-1 ट्रांसमिशन स्थितियों की गारंटी नहीं दे सकता), आंतरिक बॉक्स 1.5 मिमी मोटाई, 304 # स्टेनलेस स्टील,बाहरी बॉक्स को ग्राहक की जरूरतों के अनुसार स्टील प्लेट के साथ विद्युत रूप से छिड़का जा सकता है;

3.2.1 परीक्षण से पहले बॉक्स के आंतरिक तापमान की पुष्टि करने के लिए बॉक्स की आंतरिक दीवार पर एक थर्मोकपल उपकरण स्थापित किया जाता है;

3.2.2 धुआं का हुड सीधे दहन कक्ष के धुआं के आउटलेट के ऊपर, दहन कक्ष के धुआं के आउटलेट से 200 mm~400 mm अधिक ऊंचा लगाया जाता है,सबसे लंबा पक्ष धुआं आउटलेट के सबसे लंबे पक्ष के समानांतर है, और नीचे की सतह का न्यूनतम आकार 1500 मिमी x 1000 मिमी है।

3.2.3 वायु और धुआं मिश्रण बैफलः धुआं को इकट्ठा करने वाला एक कक्ष धुआं के निकास पाइप से जुड़ा हुआ है जो धुआं के हुड के ऊपर है। धुआं के हुड में हवा को धुआं के साथ पूरी तरह से मिश्रित करने के लिए,एक हवा और धुआं हवा मिश्रण बफ़ल.

3.2.4 धुआं निकास यंत्र: परीक्षण के दौरान उत्पन्न सभी गैसों को निकास पाइप के माध्यम से बाहर निकाला जाता है। सामान्य दबाव और 25°C की स्थिति में,सिस्टम की धुआं निकास क्षमता 1m3/s से अधिक है

3.2.5 परीक्षण समाप्ति तंत्रः यदि एक घंटे तक आग बंद करने के बाद नमूना स्वयं बुझने में विफल रहता है, तो जलना बंद करने के लिए एक मैनुअल स्प्रिंकलर का प्रयोग करें

3.2.6 सफाई यंत्र: परीक्षण के बाद दहन कक्ष में सफाई को आसान बनाने के लिए उच्च दबाव वाली जल छिड़काव बंदूक से सुसज्जित।
