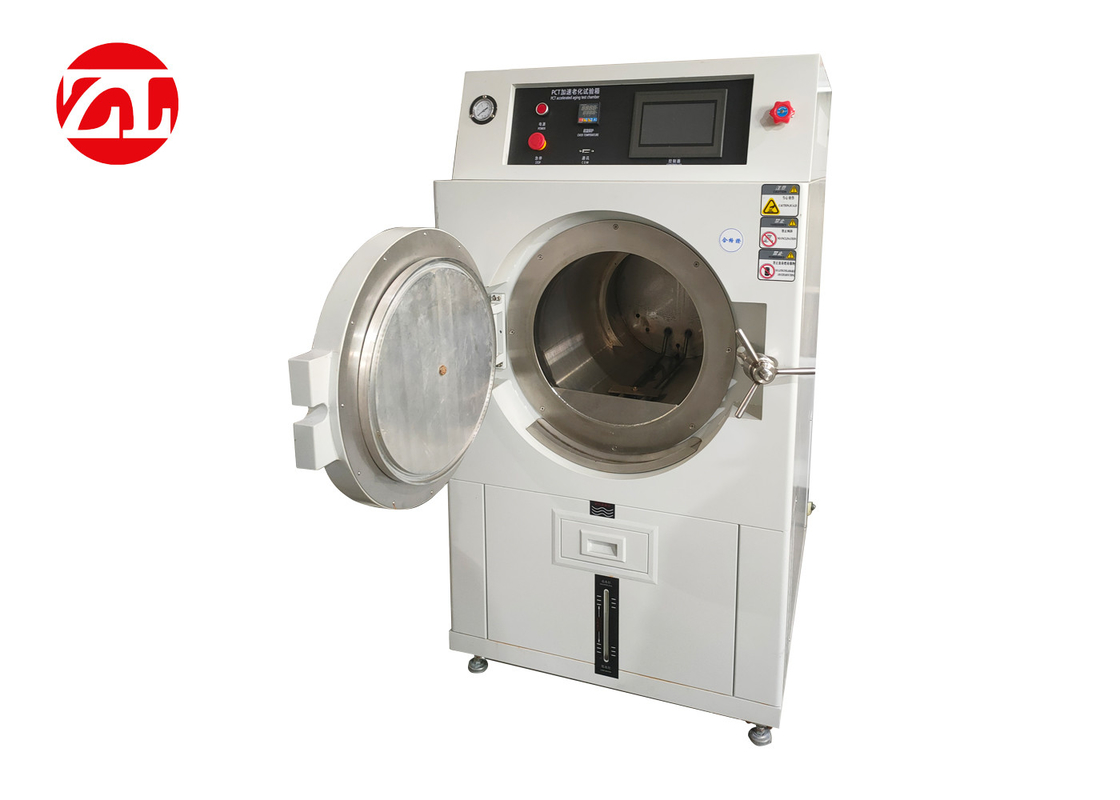

पीसीटी उच्च दबाव त्वरित एजिंग टेस्ट चैंबर

पीसीटी उच्च दबाव त्वरित एजिंग टेस्ट चैंबर

उच्च दबाव त्वरित जीवन परीक्षण उपकरण को उच्च दबाव त्वरित उम्र बढ़ने परीक्षक और संतृप्त उच्च दबाव त्वरित उम्र बढ़ने परीक्षक भी कहा जाता है।यह व्यापक रूप से रक्षा, एयरोस्पेस, मोटर वाहन भागों, इलेक्ट्रॉनिक भागों, प्लास्टिक, रेजिन, चुंबक उद्योग, फार्मास्युटिकल सर्किट बोर्ड, बहुपरत सर्किट बोर्ड, आईसी, एलसीडी, मैग्नेट, प्रकाश व्यवस्था, प्रकाश व्यवस्था के उत्पादों और अन्य उत्पादों के सीलिंग प्रदर्शन के परीक्षण में उपयोग किया जाता है। , उत्पाद के त्वरित जीवन परीक्षण से संबंधित उत्पाद के डिजाइन अनुभाग में उत्पाद के दोषों और कमजोरियों को शीघ्रता से उजागर करने के लिए उपयोग किया जाता है।इसके उत्पादों के पहनने के प्रतिरोध और हवा की जकड़न का परीक्षण करें।

अनुकूलन मानक: जीबी/टी 29309-2012 आईईसी62108

1. उत्पाद विशेषताएं:

1.1.आयातित उच्च तापमान सोलनॉइड वाल्व की दोहरी-सर्किट संरचना को अपनाया जाता है, जो उपयोग को कम करता है

विफलता दर सबसे बड़ी सीमा तक।

1.2.उत्पाद पर भाप के सीधे प्रभाव से बचने के लिए अलग भाप उत्पादन कक्ष, ताकि आंशिक कारण न हो

उत्पाद को नुकसान।

1.3.डोर लॉक की श्रम-बचत संरचना डिस्क हैंडल के कठिन लॉकिंग की कमियों को हल करती है

पहली पीढ़ी का उत्पाद।

1.4. परीक्षण से पहले ठंडी हवा;परीक्षण के दौरान खाली करने का डिज़ाइन (परीक्षण बैरल में हवा का निर्वहन होता है)

दबाव स्थिरता और प्रतिलिपि प्रस्तुत करने योग्यता में सुधार करता है।

1.5.अल्ट्रा-दीर्घकालिक प्रयोग संचालन समय, 400 घंटे के लिए प्रयोग मशीन का दीर्घकालिक संचालन।

1.6.जल स्तर की सुरक्षा, परीक्षण कक्ष में जल स्तर सेंसर के माध्यम से पता लगाने और बचाने के लिए।

1. 7. टैंक दबाव प्रतिरोधी डिजाइन, टैंक दबाव (140 ℃) 2.65 किग्रा का सामना कर सकता है, जो पानी से मिलता है

दबाव परीक्षण 6 किग्रा।

1.8.दो-चरण दबाव सुरक्षा सुरक्षा उपकरण, दो-चरण संयुक्त नियंत्रक और यांत्रिक को अपनाना

दबाव संरक्षण उपकरण।

1.9.सुरक्षा सुरक्षा पुश बटन, आपातकालीन सुरक्षा उपकरण का दो-चरण स्वचालित पुश बटन।

2. प्रदर्शन

2.1.ऑपरेटिंग दबाव: 1.2 ~ 2.89 किग्रा (1 एटीएम सहित)

2.2.समय सीमा: 000 घंटा ～ 9999 घंटा

2.3.दबाव समय: 0.00 किग्रा 1.04 किग्रा / सेमी 2 लगभग 45 मिनट

2.4.पीएमएल-एयर कंप्रेसर, उपकरण सक्रिय होने पर काम करेगा, और उपकरण के लिए वायु स्रोत प्रदान करेगा;

2.5.FRL1-एयर सोर्स ट्रिपल पीस, एयर सोर्स को छानना और डीकंप्रेस करना;

2.6.SV1- सेवन वाल्व, काम कर रहा है जब दबाव विचलन (मापा-सेटिंग) निर्धारित मूल्य से कम है

(जैसे -1 केपीए);

2.7.SV2-निकास वाल्व, तब काम करता है जब दबाव विचलन (मापा-सेट) सेट मान से अधिक होता है

(जैसे -1 केपीए);

2.8.SV3-निकास वाल्व, सामान्य रूप से खुला प्रकार, काम करता है जब उपकरण चल रहा है (बंद), और बंद हो जाता है जब

दबाव रिले सक्रिय है

काम करना बंद करो (खुला), परीक्षण नमूने की रक्षा के लिए प्रयोग किया जाता है;

2.9.TV1, TV2-प्रवाह नियंत्रण वाल्व, इनलेट और निकास प्रवाह को मैन्युअल रूप से समायोजित करें;

2.10.PS1-दबाव ट्रांसमीटर, बॉक्स में पूर्ण दबाव को मापना;

2.11.BP1-दबाव रिले, जो बॉक्स में दबाव (पूर्ण दबाव या गेज दबाव) का पता लगाता है, और कार्य करता है

जब यह निर्धारित मूल्य से अधिक हो;

2.12.PG1-सूचक दबाव नापने का यंत्र, संदर्भ के लिए बॉक्स में गेज दबाव को मापना;

2.13.RV1-सुरक्षा वाल्व, सामान्य रूप से बंद प्रकार, तब खुलता है जब बॉक्स में दबाव बहुत अधिक होता है, जिसका उपयोग सुरक्षा के लिए किया जाता है

उपकरणों की सुरक्षा;

2.14.HV1-हाथ वाल्व, मैनुअल निकास के लिए उपयोग किया जाता है ..

दबाव प्रणाली आरेख

3. परीक्षण कक्ष सामग्री:

3.0 तापमान सीमा: RT-132℃

3.1 टेस्ट बॉक्स का आकार: 350 मिमी x L500 मिमी), गोल परीक्षण बॉक्स

3.2 समग्र आयाम: 1150x 960 x 1700 मिमी (डब्ल्यू * डी * एच) लंबवत

3.3 भीतरी बैरल सामग्री: स्टेनलेस स्टील प्लेट सामग्री (एसयूएस # 304 5 मिमी)

3.4 बाहरी बैरल सामग्री: कोल्ड प्लेट पेंट

3.5 इन्सुलेशन सामग्री: रॉक ऊन और कठोर पॉलीयूरेथेन फोम इन्सुलेशन;

3.6 स्टीम जनरेटर हीटिंग ट्यूब: फिनेड हीट पाइप के आकार का सीमलेस स्टील ट्यूब इलेक्ट्रिक हीटर (सतह पर प्लेटिनम चढ़ाना, जंग रोधी)

3.7 नियंत्रण प्रणाली:

ए।संतृप्त भाप तापमान (पीटी -100 प्लैटिनम तापमान सेंसर का उपयोग करके) को नियंत्रित करने के लिए जापानी निर्मित आरकेसी माइक्रो कंप्यूटर का उपयोग करें।

बी।समय नियंत्रक एलईडी डिस्प्ले को अपनाता है।

सी।दबाव नापने का यंत्र प्रदर्शित करने के लिए सूचक का प्रयोग करें।

3.8 यांत्रिक संरचना:

ए।औद्योगिक सुरक्षा कंटेनर मानकों के अनुरूप राउंड इनर बॉक्स, स्टेनलेस स्टील राउंड टेस्ट इनर बॉक्स स्ट्रक्चर।

बी।पेटेंट पैकिंग डिज़ाइन दरवाजे और बॉक्स को अधिक निकटता से एकीकृत करता है, जो पारंपरिक एक्सट्रूज़न प्रकार से पूरी तरह से अलग है, जो पैकिंग जीवन का विस्तार कर सकता है।

सी।क्रिटिकल पॉइंट LIMIT मोड ऑटोमैटिक सेफ्टी प्रोटेक्शन, असामान्य कारण और फॉल्ट इंडिकेटर डिस्प्ले।

3.9 सुरक्षा सुरक्षा:

ए।आयातित उच्च तापमान प्रतिरोधी सील सोलनॉइड वाल्व कोई दबाव रिसाव सुनिश्चित करने के लिए डबल लूप संरचना को अपनाता है।

बी।पूरी मशीन उपयोगकर्ता के उपयोग और सुरक्षा को सबसे बड़ी सीमा तक सुनिश्चित करने के लिए ओवर-प्रेशर प्रोटेक्शन, ओवर-टेम्परेचर प्रोटेक्शन, वन-की प्रेशर रिलीफ, मैनुअल प्रेशर रिलीफ मल्टीपल सेफ्टी प्रोटेक्शन डिवाइसेस से लैस है।

सी।बैक प्रेशर डोर लॉक डिवाइस, टेस्ट चैंबर के अंदर प्रेशर होने पर टेस्ट चैंबर का दरवाजा नहीं खोला जा सकता है।

4. अन्य सहायक सामान

4.1 परीक्षण रैक का 1 सेट

4.2 नमूना ट्रे

5. बिजली आपूर्ति प्रणाली:

5.1 सिस्टम बिजली आपूर्ति का उतार-चढ़ाव ±10 . से अधिक नहीं होना चाहिए

5.2 बिजली की आपूर्ति: एकल-चरण 220वी 20ए 50/60 हर्ट्ज

6. पर्यावरण और सुविधाएं:

6.1 स्वीकार्य कार्य वातावरण का तापमान 5 ℃ ~ 30 ℃

6.2 प्रायोगिक जल: शुद्ध जल या आसुत जल
