पाइप दबाव ब्लास्टिंग हाइड्रोलिक परीक्षण मशीन दबाव पाइपिंग

पाइप दबाव ब्लास्टिंग हाइड्रोलिक परीक्षण मशीन दबाव पाइपिंग

रबर परीक्षण मशीन:

रबर मशीन.pdf

●सिद्धांत:

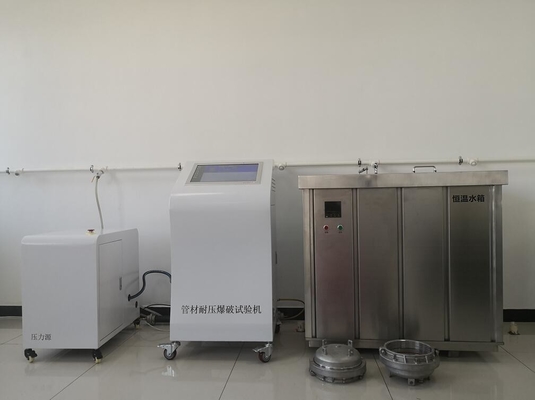

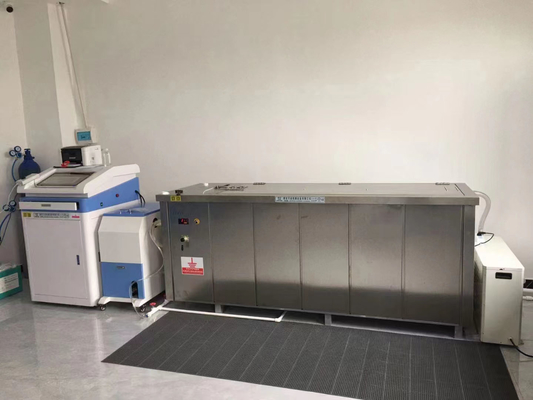

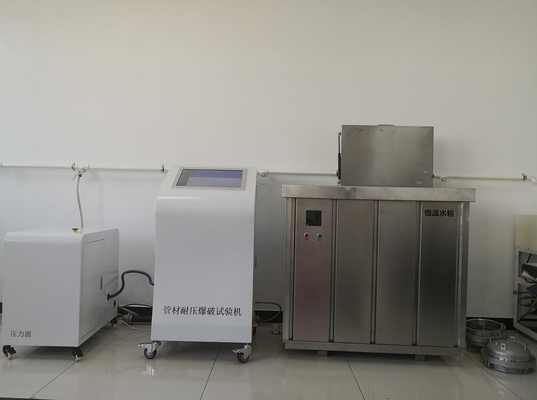

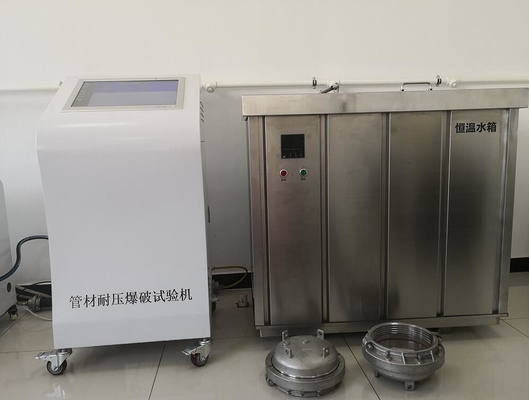

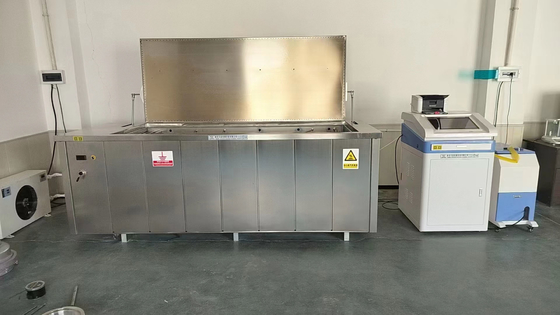

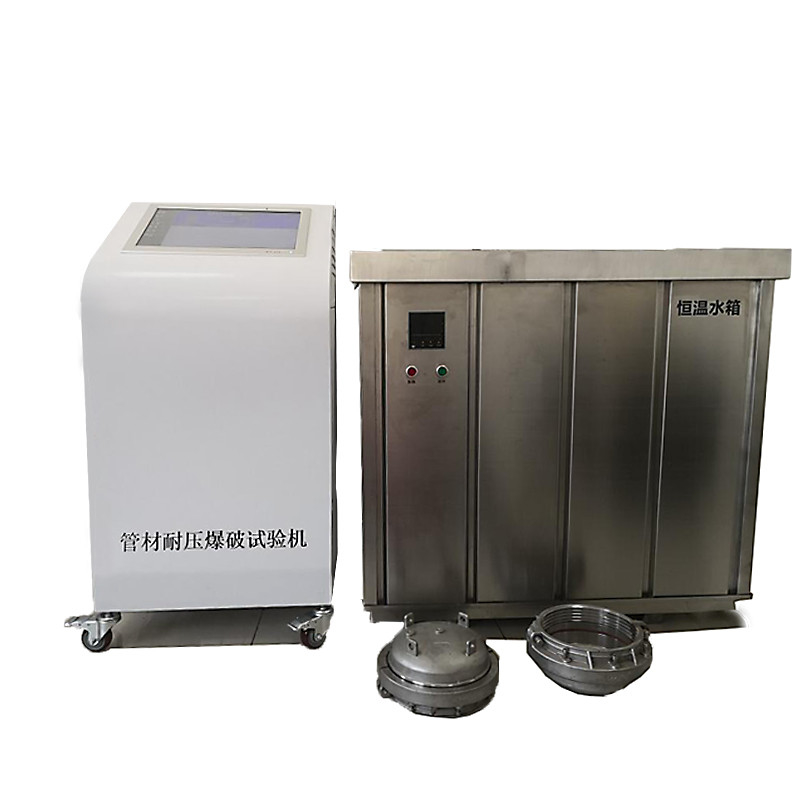

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, पीपी-आर, पीपी पाइप, आदि) -बी, पीई-एक्स, पीईआरटी, पीवीसी-ओ, पीवीसी-यू, पीवीसी-एम, पीवीसी-सी, स्टील जाल कंकाल प्रबलित पाइप,और एल्यूमीनियम-प्लास्टिक कम्पोजिट पाइप और अन्य पाइप) निरंतर आंतरिक दबाव और निरंतर तापमान पर लंबे समय के लिए आंतरिक दबाव विफलता परीक्षण के तहत. उपकरण एक पूरी तरह से स्वचालित अनियंत्रित कार्य मोड है, और ऑपरेटर नमूना लोड करने के बाद छोड़ सकते हैं। प्रयोग स्वचालित रूप से समाप्त हो जाता है जब प्रयोग समय तक पहुंच जाता है।प्रयोगात्मक वक्र और डेटा स्वचालित रूप से दर्ज किए जाते हैंयदि नमूना मध्य में क्षतिग्रस्त हो जाता है, तो प्रयोग स्वचालित रूप से समाप्त हो जाएगा।

●उपकरण का प्रयोग और लाभ:

यह विभिन्न पाइपों जैसे थर्मोप्लास्टिक पाइपों के आंतरिक दबाव क्षति परीक्षण को निर्धारित करने के लिए प्रयोग किया जाता है,मिश्रित पाइप और एल्यूमीनियम-प्लास्टिक मिश्रित पाइप निरंतर आंतरिक दबाव और निरंतर तापमान के तहत लंबे समय तक.

उपकरण के मुख्य घटक सभी उपकरण की सटीकता और दक्षता सुनिश्चित करने के लिए मूल पैकेजिंग के साथ आयात किए जाते हैं;दबाव ट्रांसमीटर में 3 मिलीसेकंड के प्रतिक्रिया समय के साथ यूके से आयातित एक उच्च संवेदनशीलता सेंसर है, जो उपकरण प्रतिक्रिया देरी की समस्या को प्रभावी ढंग से रोक सकता है; नीदरलैंड से आयातित विद्युत चुम्बकीय वाल्व की सेवा जीवन 2 मिलियन बार तक है;इटली ने उच्च दबाव वाले पिंपल पंप आयात किए, अधिकतम दबाव 260bar तक पहुँच सकता है, दबाव सुनिश्चित करते हुए प्रवाह सुनिश्चित करने के लिए, उच्च दबाव पाइपलाइन के हाइड्रोस्टैटिक परीक्षण और विस्फोट परीक्षण सुनिश्चित करने के लिए;पूरी तरह से स्वचालित अनियंत्रित कार्य मोड, फिक्स्चर स्थापित करने और परीक्षण शुरू करने के बाद, कंप्यूटर निगरानी की पूरी प्रक्रिया शुरू. यदि परीक्षण के दौरान रिसाव और पाइप फटने जैसी समस्याएं हैं,उपकरण स्वचालित रूप से अलार्म और रिकॉर्ड और प्रयोग समाप्त हो जाएगाबिजली की विफलता के मामले में, उपकरण स्वचालित रूप से बिजली की विफलता से पहले प्रयोगात्मक डेटा को याद करेगा; यदि आंतरिक दबाव सेट दबाव से कम या अधिक है,डिवाइस स्वचालित रूप से थोड़े समय में संतुलन होगाक्षैतिज पानी के टैंक का उपयोग ऑपरेशन की कठिनाई को बहुत कम करता है, और ऑपरेटर आसानी से नमूना डालने या निकालने के ऑपरेशन को पूरा कर सकता है।गर्म पानी के परीक्षण और बड़े व्यास के परीक्षण के लिए, यह समय और प्रयास की बचत, एक नमूना उठाने उपकरण से लैस किया जा सकता है।

प्रत्येक स्टेशन हाइड्रोस्टैटिक परीक्षण और विस्फोट परीक्षण का परीक्षण कर सकता है और स्वतंत्र रूप से काम कर सकता है।

●तकनीकी संकेतकों:

◆अनेक नमूने (1-50 स्टेशन) स्वतंत्र रूप से परीक्षण दबाव और परीक्षण समय को नियंत्रित करते हैं।

◆दबाव सीमाः0-16MPa (स्वैच्छिक सेटिंग);

◆मुख्य सड़क दबाव प्रणाली का अधिकतम कार्य दबाव 26.00 एमपीए है।

◆उच्च दबाव प्लंगर पंप

(1)दबाव:0-260बार(2) प्रवाह:16-20L/मिनट

(3) गतिः1200 आरपीएम/मिनट(4) तीन प्लंगरों का व्यास:16 मिमी

◆दबाव नियंत्रण सटीकता: परीक्षण दबाव मूल्य की ऊपरी सीमा का +2%, परीक्षण दबाव मूल्य की निचली सीमा का -1%;

◆दबाव मूल्य संकल्पः0.001MPa;

◆दबाव ट्रांसमीटर:परीक्षण दबाव नमूनाकरण आवृत्ति 0.3 मिलीसेकंड है;

◆तापमान नियंत्रण सीमाः15-95°C (स्वैच्छिक सेटिंग);

◆तापमान नियंत्रण की सटीकता:औसत तापमान अंतर ±1°C;

◆समय सीमाः0-9999h;

◆समय की सटीकताः1%;

◆मेजबान शक्तिः3KW; निरंतर तापमान पानी टैंक शक्ति 20KW (पानी टैंक के आकार के अनुसार)

◆बिजली स्रोतः380V/60hz (तीन-चरण पांच तारों की बिजली की आपूर्ति);

◆आयाम:

मेजबानः710 मिमी x 780 मिमी x 1200 मिमी (लंबाई x चौड़ाई x ऊंचाई)

हाइड्रोलिक स्टेशन:680 मिमी x 400 मिमी x 700 मिमी (लंबाई x चौड़ाई x ऊंचाई)

निरंतर तापमान पानी टैंक (विशिष्ट आकार अनुबंध के अनुसार चुना जाता है)

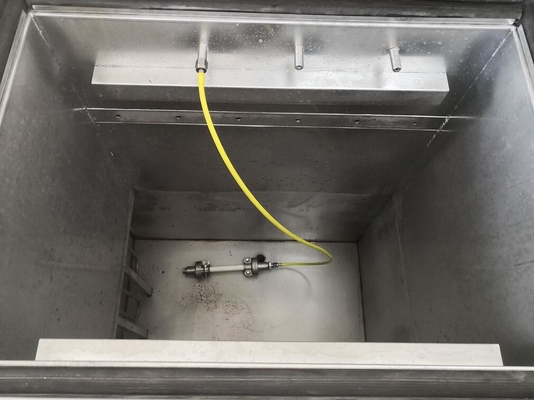

◆निरंतर तापमान वाले पानी के टैंक में एक वायवीय खोलने और बंद करने के उपकरण से लैस है।यह एक स्वचालित उठाने और लैंडिंग नमूना उपकरण से लैस किया जा सकता है.
