| Name: | Magnetic Particle Flaw Detector | Model: | ZL-YW601C |
|---|---|---|---|
| Input Voltage: | AC 220V ± 10%V | Output Voltage: | AC 36V |
| Output current: | ＞10A | Temporary load rate: | 50% |
| Magnetization mode: | Two types of magnetization: AC and DC | Magnetizing Pole Pitch: | Can be customized |
| प्रमुखता देना: | दीर्घायु चुंबकीय कण दोष डिटेक्टर,हल्के वजन का चुंबकीय कण दोष डिटेक्टर,कम शोर चुंबकीय कण दोष डिटेक्टर |
||
संक्षेप में

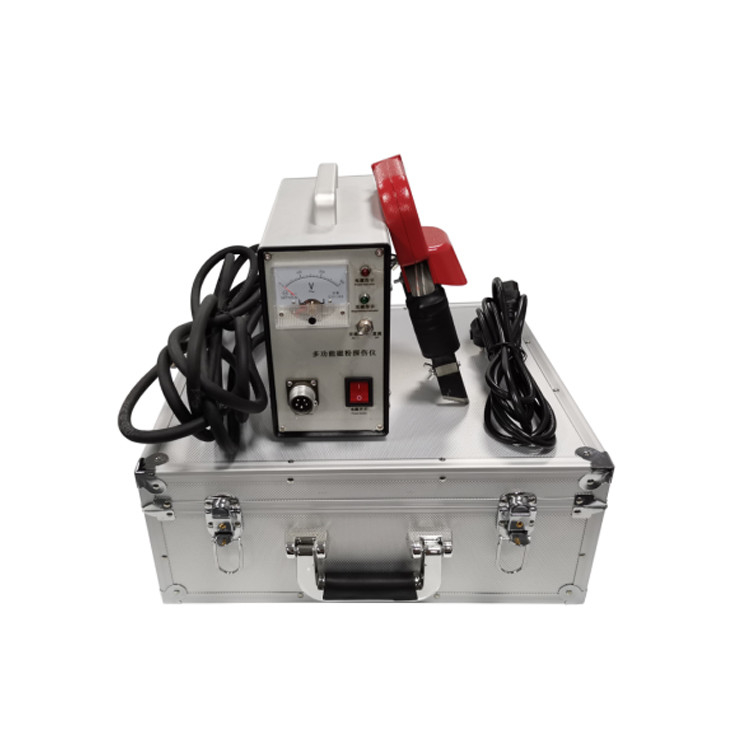

मॉडल ZL-YW601C एक चुंबकीय कण दोष डिटेक्टर है जो एसी और डीसी चुंबकीयकरण के साथ लौहचुंबकीय कार्यक्षेत्रों को चुंबकीय करने के लिए चुंबकीय जुगाड़ का उपयोग करता है। यह विभिन्न भागों को चुंबकीय कर सकता है,बड़े भागों के लिए स्थानीय चुंबकत्व सहित, और चुंबकीय दोष का पता लगाने के लिए चुंबकीय दोष का पता लगाने के लिए एक additive विधि और शेष चुंबकीयकरण विधि के रूप में इस्तेमाल किया जा सकता है।
उपकरण कम शोर और लंबे जीवन के साथ एक गैर-संपर्क स्विच बनाने के लिए एससीआर का उपयोग करता है। उपकरण आकार में छोटा है, वजन में हल्का है, बड़ी उठाने की शक्ति और समायोज्य जोड़ों के साथ,विशेष रूप से फ्लैट वेल्ड के लिए उपयुक्त, फिलेट वेल्ड, दबाव कंटेनर, पाइपलाइन और जटिल आकार के भागों का पता लगाने।जो उन अवसरों के लिए अधिक उपयुक्त है जहां उच्च वोल्टेज को दोष का पता लगाने के लिए उपकरण में प्रवेश करने की अनुमति नहीं है.
दोष डिटेक्टर में एसी और डीसी चुंबकत्व कार्य है। यह ए-प्रकार, डी-प्रकार, ई-प्रकार और ओ-प्रकार के जांच से लैस किया जा सकता है। मशीन डीसी पूर्ण तरंग सुधार चुंबकत्व हो सकती है,एसी चुंबकत्व सतह से गहरे दोषों का पता लगा सकता है.
तकनीकी संकेत
| पद | ZL-YW601C |
| इनपुट वोल्ट | AC 220V ± 10%V |
| आउटपुट वोल्टेज | AC 36V |
| आउटपुट करंट | >10A |
| उठाने की शक्ति |
एक प्रकार की जांच AC ≥ 44N (4.5kg), DC ≥ 177N (18.1 kg); डी प्रकार की जांच AC ≥ 44N (4.5kg), DC ≥ 177N (18.1 kg); प्रकार ई जांच AC ≥ 118N (12 kg) |
| अस्थायी भार दर | 50% |
| पता लगाने की संवेदनशीलता | एक प्रकार 1 # परीक्षण टुकड़ा स्पष्ट रूप से प्रदर्शित |
| मुख्य इकाई का आयाम | 230×160×120 मिमी (L×H×W) |
| वजन | 5 किलो |
| चुंबकीय ध्रुव पिच |
एक प्रकार जांच, 0 ¢ 200 मिमी के लिए, समायोज्य;
ई प्रकार जांच दो आसन्न जांच कोर केंद्र दूरी है 95×100 मिमी; O प्रकार के जांच के आंतरिक व्यास φ150mm |
| चुंबकीयकरण मोड | दो प्रकार के चुंबकत्वः एसी और डीसी |
संरचनात्मक विशेषताएं:
उपकरण सिलिकॉन नियंत्रित स्विच को अपनाता है, कम वोल्टेज उत्पादन सुरक्षित और विश्वसनीय है, जांच स्थिर और प्लस समायोज्य दो प्रकार को अपनाता है,समायोज्य जांच ध्रुव जूता दूरी के विभिन्न भागों के आकार के अनुसार समायोजित किया जा सकता है, और अच्छे संपर्क रखें।
परिचालन उपयोग:
बिजली केबल के गोल प्लग को उपकरण के तीन-कोर पावर सॉकेट में डालें और केबल के एकल-चरण प्लग को बिजली ग्रिड वितरण बोर्ड के सॉकेट में डालें।(एक ठोस ग्राउंडिंग तार होना चाहिए) उपकरण के पावर स्विच को चालू करें, और संकेतक प्रकाश यह दिखाने के लिए चालू होगा कि सर्किट को बिजली की आपूर्ति से जोड़ा गया है।
केबल के दोनों छोरों पर विमानन प्लग को क्रमशः उपकरण सॉकेट और जांच सॉकेट में डालें।
ताकि जांच और काम करने के लिए टुकड़ा की सतह का पता लगाया जा संपर्क अच्छा, जांच पर चुंबकत्व बटन दबाएं, चुंबकत्व संकेतक प्रकाश,यह दर्शाता है कि काम का टुकड़ा चुंबकीय किया गया है.
जब आप इसका उपयोग बंद कर दें तो उपकरण के पावर स्विच और ग्रिड वितरण बोर्ड पर मुख्य स्विच बंद कर दें।
सावधानियां:
उपकरण का प्रयोग करते समय, चुंबकीय बटन दबाए जाने से पहले जांच करने वाले काम के टुकड़े और जांच करने वाले काम के टुकड़े के बीच अच्छा संपर्क होना चाहिए।अन्यथा कॉइल में वर्तमान बढ़ जाएगा और फ्यूज जला, या एससीआर को भी नुकसान पहुंचा सकते हैं।
यदि आपको चुंबकीय ध्रुव की दूरी को समायोजित करने की आवश्यकता है, तो चुंबकीय ध्रुव की दूरी को बदलने के लिए समायोज्य जोड़ पर तितली अखरोट को ढीला करें, और फिर काम करने के लिए अखरोट को कसें।
