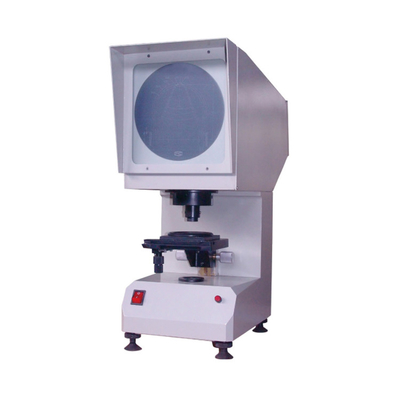

यू/वी नॉच प्रोफाइल प्रोजेक्टर 200×200 मिमी प्रोजेक्शन स्क्रीन और अनुदैर्ध्य क्षैतिज लिफ्टिंग वर्कबेंच के साथ

सेंसर प्रोजेक्टर प्रभाव नमूना यू/वी नॉच प्रोफाइल प्रोजेक्टर मापने नमूना प्रोजेक्टर

प्रदर्शन विवरणः

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing Methodयह उपकरण प्रक्षेपण स्क्रीन पर मापी गई प्रभाव नमूना के V या U आकार के नाखून के समोच्च को बड़ा करने और प्रक्षेपित करने के लिए ऑप्टिकल प्रक्षेपण विधि का उपयोग करता है।और यह निर्धारित करने के लिए प्रक्षेपण स्क्रीन पर प्रभाव नमूना V और U के आकार के notch के मानक नमूना आरेख के साथ तुलना करें कि क्या पता लगाया प्रभाव नमूना notch योग्य हैइसके फायदे सरल संचालन, सहज निरीक्षण और उच्च दक्षता हैं।

मुख्य तकनीकी संकेतक:

1प्रक्षेपण स्क्रीन का व्यासः 200×200 मिमी

2कार्यक्षेत्र का आकारःवर्ग कार्यक्षेत्र का आकारः 110×125 मिमी,वर्ग कार्यक्षेत्र का व्यासः 90 मिमी,वर्ग कार्यक्षेत्र का कांच व्यास: 70 मिमी

3कार्यक्षेत्र का मार्गः अनुदैर्ध्यः ±10 मिमी, क्षैतिजः ±10 मिमी, उठानेः ±12 मिमी

4कार्यक्षेत्र की घूर्णन सीमाः 0°360°

5उपकरण का आवर्धन: 50X

लेंस का आवर्धनः 2.5X

प्रोजेक्शन ऑब्जेक्टिव का आवर्धनः 20 गुना

6प्रकाश स्रोत (हेलोजेन वोल्फ्रेम दीपक): 12V 100W

7बिजली की आपूर्तिः 220V 50Hz

8आयामः 515×224×603 मिमी

9वजनः 20 किलोग्राम

मुख्य उपकरण विन्यासः

प्रोजेक्टर मुख्य इकाई - एक इकाई

आधार समायोजन घुंडी - चार टुकड़े

पावर केबल - एक टुकड़ा

हलोजन दीपक - दो टुकड़े

फ्लैट ग्लास प्लेट - एक टुकड़ा
